·【主要技术参数】
阀体
型式：扁平偏置铸造体
阀门口径：2"~ 80"
公称压力：ANSI 150LB~300LB
连接：夹套法兰型
材质：A216 WCB、A351 CF8、 A351 CF8M （按客户要求）
阀盖：标准型-40~+230℃
加长型+231~+450℃
但需注意各材料的使用温度、压力范围。
填料：PTEE，柔性石墨，钢丝增强柔性石墨
本体涂层：银白色（环氧树脂）当本体为不锈钢时，不加涂层
阀内组件
阀板型式：三偏芯旋转式
阀座型式：U型金属环
流量特性：近似等百分比
额定行程：0~70°或0~90°
阀座泄露率：ANSI Class lV~VI
·【产品特点】

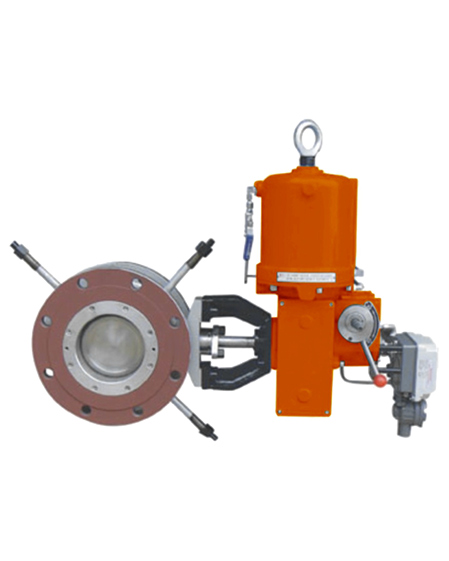

·WBy高性能密封保温夹套蝶阀采用金属U型弹性阀座，阀座为浮动式，具有自动调整中心的功能，密封性能好。阀门启闭时阀座与阀板瞬时脱落，消除摩擦磨损。
·阀板采用三偏芯结构，密封面全部堆焊硬质合金，耐磨性好。
·阀座具有自补偿结构，增加了阀门的使用寿命。
·阀板与阀座的密封为金属对金属的线性密封，使阀门在运行过程中具有自动剪切的功能。
·保温膈层设计为全包覆型，将整个阀体及轴套包覆在隔热层内，保温效果好。
·轴套底部加有防尘装置，防止介质进入轴套使阀杆抱死的现象。
·三蒸汽接口无死角设计，有效排放冷凝水，同时方便阀门任意安装。
·阀门流量持性为近似等百分比曲线，可作为调节与切断。
·【适用范围】
保温夹套蝶阀广泛应用于石油、化工、轻工、电力、冶金等工业部门在生产过程中介质需保温或加热的工艺管道上，可实现就地控制和远距离自动控制。
